CKL-C楔塊單向離合器特性及應用：
CKL-C系列為帶半聯軸器(彈性柱銷齒式聯軸器)的楔塊式單向離合器，內含軸承支撐。出廠時已加注潤 滑油。
用于有偏移的兩軸之間脫開或傳遞動力，與CKL-C同系列對比，可傳遞較大扭矩。
該系列廣泛用于包裝、礦山、冶金、水泥、電力等機械上。常用作超越離合器。

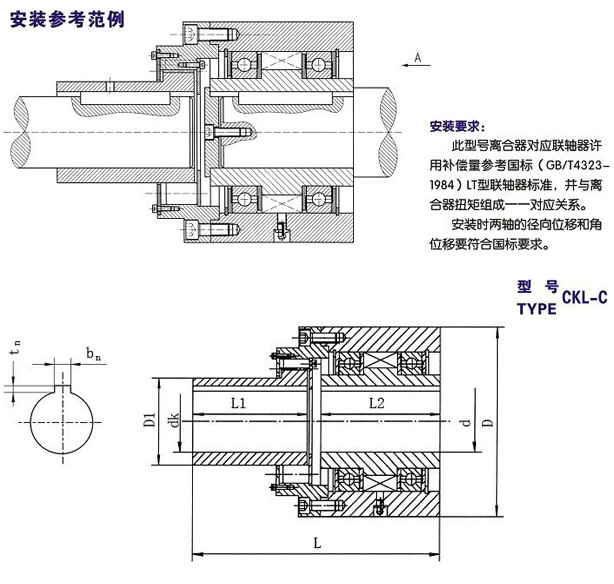

型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | ||||||||
外環 | 內環 | d〔H7〕 | Dk(H7) | D | D1 | L | L1 | L2 | bn×tn | |||
CKL-C30110 | 580 | 740 | 2500 | 30 | 28~45 | 110 | 66 | 146 | 53 | 86 | 8×3.3 | 12.5 |
CKL-C40125 | 800 | 700 | 2500 | 40 | 36~55 | 125 | 78 | 168 | 62 | 98 | 10×3.3 | 14.5 |
CKL-C45130 | 815 | 710 | 2500 | 45 | 42 ~58 | 130 | 80 | 168 | 62 | 98 | 12×3.3 | 16 |
CKL-C50150 | 1400 | 610 | 2000 | 50 | 48~65 | 150 | 94 | 207 | 82 | 117 | 14×3.8 | 24 |
CKL-C55165 | 1700 | 600 | 2000 | 55 | 54~68 | 165 | 100 | 233.5 | 95 | 130 | 14×3.8 | 35.6 |
CKL-C60170 | 2200 | 490 | 2000 | 60 | 58 ~70 | 170 | 108 | 244 | 97 | 138 | 16×4.3 | 37 |
CKL-C70190 | 4420 | 480 | 2000 | 70 | 68 ~78 | 190 | 115 | 312.5 | 130 | 172.5 | 16×4.3 | 67.5 |
CKL-C80210 | 6800 | 450 | 1500 | 80 | 78 ~85 | 210 | 125 | 340 | 153 | 177 | 18×4.4 | 80 |
CKL-C90230 | 11000 | 450 | 1500 | 90 | 90~98 | 230 | 135 | 369 | 150 | 209 | 22×5.4 | 127.5 |
CKL-C100270 | 16000 | 400 | 1500 | 100 | 96-~105 | 270 | 145 | 422.5 | 186 | 222.5 | 25×5.4 | 162.5 |
CKL-C110320 | 22000 | 350 | 1000 | 110 | 110~125 | 320 | 160 | 455 | 188 | 252 | 28×6.4 | 203 |
CKL-C120360 | 25000 | 330 | 1000 | 120 | 115~135 | 360 | 190 | 480 | 202 | 262 | 32×7.4 | 263 |
CKL-C130400 | 38000 | 280 | 500 | 130 | 125~150 | 400 | 210 | 500 | 207 | 275 | 36×8.4 | 342 |
