GC-C滾柱單向離合器特性及應用：
GC-C系列為無軸承支撐滾柱式單向離合器，外形尺寸與62系列標準軸承相同。出廠時已加注潤滑脂。

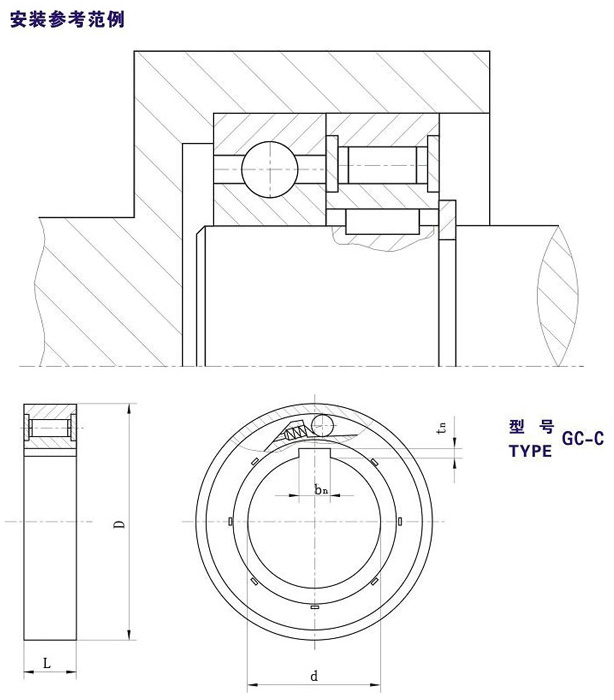

典型安裝方式為系列與62系列軸承同軸并排，相同的位置，相同的公差要求。內環與軸使用鍵槽方式安裝，外環尺寸公差為n6須過盈壓入k7的機壁中，但機壁的剛度要足夠。
該系列常用于包裝、印刷、食品、醫療、紡織、化工等機械設備上。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | ||||
內環 | 外環 | D〔n7〕 | L | D〔H7〕 | bn×tn | |||
CG-C1030 | 4.6 | 1750 | 2600 | 30 | 9 | 10 | 3×1.4 | 0.03 |
GC-C1232 | 8.5 | 1600 | 2400 | 32 | 10 | 12 | 4×1.8 | 0.04 |
GC-C1535 | 9.3 | 1400 | 2150 | 35 | 11 | 15 | 3×1.4 | 0.05 |
GC-C2047 | 27 | 1100 | 1650 | 47 | 14 | 20 | 6×2.8 | 0.12 |
GC-C2552 | 38 | 950 | 1450 | 52 | 15 | 25 | 8×3.3 | 0.14 |
GC-C3062 | 61 | 800 | 1200 | 62 | 16 | 30 | 8×3.3 | 0.22 |
GC-C3572 | 97 | 650 | 1000 | 72 | 17 | 35 | 10×3.3 | 0.31 |
GC-C4080 | 126 | 600 | 900 | 80 | 18 | 40 | 10×3.3 | 0.39 |
GC-C4585 | 148 | 500 | 800 | 85 | 19 | 45 | 8×2.8 | 0.44 |
GC-C5090 | 153 | 475 | 750 | 90 | 20 | 50 | 8×2.8 | 0.49 |
GC-C55100 | 209 | 400 | 650 | 100 | 21 | 55 | 16×4.3 | 0.66 |
GC-C60110 | 346 | 350 | 550 | 110 | 22 | 60 | 18×4.4 | 0.81 |
GC-C80140 | 722 | 300 | 450 | 140 | 26 | 80 | 22×5.4 | 1.41 |
GC-C1542 | 20 | 1200 | 1750 | 42 | 11 | 15 | 3×1.4 | 0.11 |
GC-C1545 | 27 | 1200 | 1750 | 45 | 15 | 15 | 3×1.4 | 0.12 |
GC-C2547 | 20 | 1100 | 1650 | 47 | 25 | 25 | 6×2.8 | 0.12 |
GC-C2562 | 60 | 800 | 1200 | 62 | 17 | 25 | 8×3.3 | 0.17 |
