GCZ-C滾柱式單向離合器特性及應用：
GCZ-C為滾柱式單向離合器。有軸承支撐，使用2只160系列滾柱軸承，使用時需要附加潤滑油。
其特殊的設計和制造可達到精確的定位和較長的使用壽命，低的運行成本?？膳c各種結構形式的法蘭蓋 和密封件組合。
可廣泛用干包裝、造紙、印刷和紡織機械中分度定位應用場合。

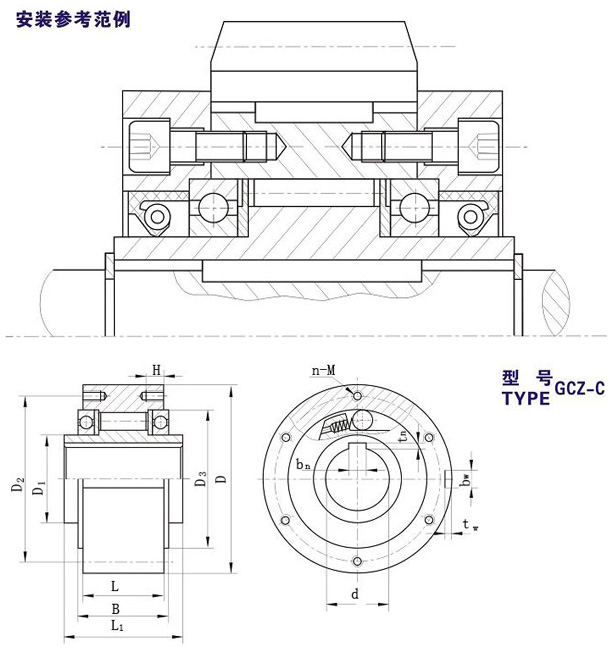

型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | ||||||||||||
內環 | 外環 | d〔H7〕 | D(h6) | D1 | D2 | D3 | L | L1 | B | bw×tw | bn×tn | n-M | H | |||
GCZ-C1262 | 44 | 1600 | 2800 | 12 | 62 | 20 | 51 | 42 | 20 | 42 | 27 | 4×2.5 | 4×1.8 | 3-M5 | 8 | 0.5 |
GCZ-C1568 | 100 | 1450 | 2600 | 15 | 68 | 25 | 56 | 47 | 28 | 52 | 32 | 5×3 | 5×2.3 | 3-M5 | 8 | 0.8 |
GCZ-C2075 | 145 | 1080 | 2300 | 20 | 75 | 30 | 64 | 55 | 34 | 57 | 39 | 6×3.5 | 6×2.8 | 4-M5 | 8 | 1.0 |
GCZ-C2590 | 230 | 840 | 1800 | 25 | 90 | 40 | 78 | 68 | 35 | 60 | 40 | 8×4 | 8×3.3 | 4-M6 | 10 | 1.5 |
GCZ-C30100 | 400 | 680 | 1600 | 30 | 100 | 45 | 87 | 75 | 43 | 68 | 48 | 8×4 | 8×3.3 | 6-M6 | 10 | 2.2 |
GCZ-C35110 | 580 | 620 | 1500 | 35 | 110 | 50 | 96 | 80 | 45 | 74 | 51 | 10×5 | 10×3.3 | 6-M6 | 12 | 3.0 |
GCZ-C40125 | 820 | 460 | 1300 | 40 | 125 | 55 | 108 | 90 | 53 | 86 | 59 | 12×5 | 12×3.3 | 6-M8 | 14 | 4.6 |
GCZ-C45130 | 900 | 400 | 1200 | 45 | 130 | 60 | 112 | 95 | 53 | 86 | 59 | 14×5.5 | 14×3.8 | 8-M8 | 14 | 4.7 |
GCZ-C50150 | 1700 | 320 | 1075 | 50 | 150 | 70 | 132 | 110 | 64 | 94 | 72 | 14×5.5 | 14×3.8 | 8-M8 | 14 | 7.2 |
GCZ-C55160 | 1890 | 260 | 1000 | 55 | 160 | 75 | 138 | 115 | 66 | 104 | 72 | 16×6 | 16×4.3 | 8-M10 | 16 | 8.6 |
GCZ-C60170 | 2520 | 220 | 950 | 60 | 170 | 80 | 150 | 125 | 78 | 114 | 89 | 18×7 | 18×4.4 | 10-M10 | 16 | 10.5 |
GCZ-C70190 | 4320 | 210 | 875 | 70 | 190 | 90 | 165 | 140 | 95 | 134 | 108 | 20×7.5 | 20×4.9 | 10-M10 | 16 | 13.5 |
GCZ-C80210 | 5440 | 200 | 800 | 80 | 210 | 105 | 185 | 160 | 100 | 144 | 108 | 22×9 | 22×5.4 | 10-M10 | 16 | 18.2 |
GCZ-C90230 | 9440 | 180 | 725 | 90 | 230 | 120 | 206 | 180 | 115 | 158 | 125 | 25×9 | 25×5.4 | 10-M12 | 20 | 28.5 |
GCZ-C100270 | 12800 | 140 | 625 | 100 | 270 | 140 | 240 | 210 | 120 | 182 | 131 | 28×10 | 28×6.4 | 10-M16 | 24 | 42.5 |
GCZ-C130310 | 20000 | 100 | 500 | 130 | 310 | 160 | 278 | 240 | 152 | 212 | 168 | 32×11 | 32×7.4 | 12-M16 | 24 | 65.0 |
