SB-A SB-B滾柱式單向離合器特性及應用：
SB系列為精確定位用滾柱式單向離合器，定位誤差可控制在0.03mm以內，離合器無沖擊，精確伺服，伺服長度調整簡單，并可實現無級調節。

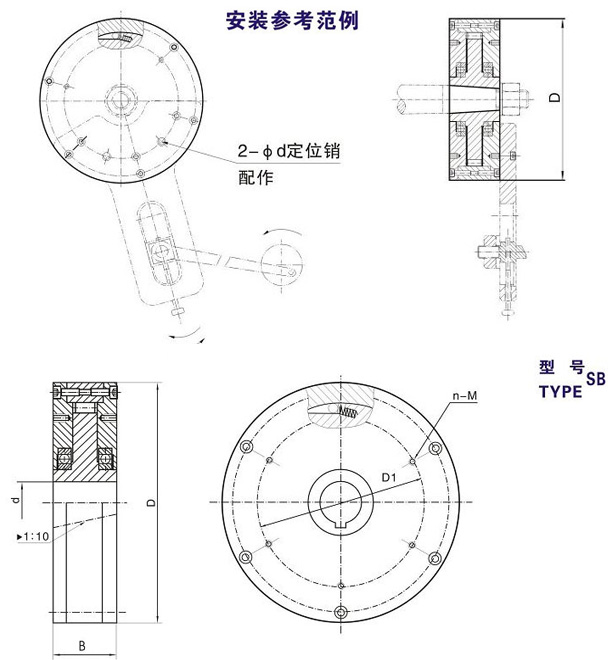

標準安裝方式：在軸端用螺母將離合器壓緊即可，其中SB--A內孔為直孔，鍵槽按GB/T1096-79選取；SB-B則為錐孔，錐度為1：10。
SB型離合器常用于商標機，印刷機械或其它有精確定位要求的場合。
型號 | 額定扭矩 | 外形尺寸〔mm〕 | 重量 | ||||
D | d(h6) | B | D1 | n-M | |||
SB-A130 | 145 | 130 | 20~30 | 50 | 100 | 6-M6 | 4.9 |
58-8130 | 145 | 130 | 20~30 | 50 | 100 | 6-M6 | 4.9 |
SB-A150 | 177 | 150 | 25-35 | 48 | 110 | 6~M6 | 6.1 |
SB-B150 | 177 | 150 | 25~35 | 48 | 110 | 6-M6 | 6.1 |
SB-B180 | 245 | 180 | 25~40 | 50 | 135 | 6-M6 | 9.1 |
SB-B180 | 245 | 180 | 25~40 | 50 | 135 | 6-M6 | 9.1 |
SB-B200 | 369 | 200 | 30~45 | 53 | 150 | 6-M6 | 11.9 |
SB-B200 | 369 | 200 | 30~45 | 53 | 150 | 6-M6 | 11.9 |
SB-B250 | 598 | 250 | 30~50 | 58 | 190 | 6-M8 | 20.6 |
SB-B250 | 598 | 250 | 30~50 | 58 | 190 | 6-M8 | 20.6 |
SB-B300 | 1212 | 300 | 35~50 | 68 | 230 | 6-M8 | 35.0 |
SB-B300 | 1212 | 300 | 35~50 | 68 | 230 | 6-M8 | 35.0 |
